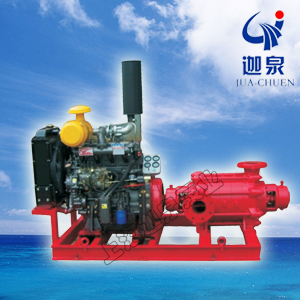

CBD型柴油机多级泵
CBD型柴油机多级泵产品概述
CBD型柴油机多级泵是以柴油机为动力，泵组通过弹性联轴器由柴油机驱动，具有合理的结构，效率高，汽蚀性能好，振动小，噪声低，运行产品概述平稳、可靠和装拆方便等优点。
CBD型柴油机多级泵产品结构说明
CBD型系列多级柴油机泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
CBD型系列多级柴油机泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。如果填料太紧，
CBD型柴油机多级泵技术参数：
流量：6.3-300m3/h；
扬程：13-650m；
功率：2.2-400KW；
转速：1450-2950r/min；
口径：φ50-φ200；
温度范围：≤105℃；
工作压力：≤3.0Mpa。
CBD型柴油机多级泵产品特点：
1、水力模型，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，长。
CBD型系列多级柴油机泵性能参数
|
泵型号
Pump Type
|
级数
Stage
|
流量
Flow
（m³/h）
|
扬程
Head
(m)
|
转速
Speed
（r/min）
|
效率
Eff
（%）
|
轴功率
Shaft Power
（KW）
|
|
CBD
12-25
|
3
|
7.5
12.5
15.0
|
84.6
75
69
|
2900
|
44
54
53
|
3.93
4.73
5.32
|
|
4
|
112.8
110
92
|
2900
|
5.24
6.3
7.09
|
|
5
|
141
125
115
|
2900
|
6.55
7.88
8.86
|
|
6
|
169.2
150
138
|
2900
|
7.85
9.46
10.64
|
|
7
|
197.4
175
161
|
2900
|
9.16
11.0
12.41
|
|
8
|
225.6
200
184
|
2900
|
10.47
12.61
14.18
|
|
9
|
253.8
225
207
|
2900
|
11.78
14.18
15.95
|
|
10
|
282
250
230
|
2900
|
13.09
15.76
17.73
|
|
11
|
310.2
275
263
|
2900
|
14.4
17.34
19.5
|
|
12
|
338.4
300
276
|
2900
|
15.7
18.9
21.3
|
|
CBD
25-30
|
3
|
15
25
30
|
102
90
82.5
|
2900
|
50
62
63
|
8.33
9.88
10.7
|
|
4
|
136
120
110
|
2900
|
11.11
13.1
14.26
|
|
5
|
170
150
137.5
|
2900
|
13.89
16.47
17.83
|
|
6
|
204
180
165
|
2900
|
16.67
19.77
21.4
|
|
7
|
272
210
192.5
|
2900
|
19.44
23.1
24.96
|
|
8
|
272
240
220
|
2900
|
22.22
26.4
28.53
|
|
9
|
306
270
247.5
|
2900
|
25.0
29.65
32.1
|
|
10
|
340
300
275
|
2900
|
27.8
32.9
35.7
|
|
CBD
25-35
|
3
|
15
25
30
|
114.0
105
93
|
2900
|
57
61
58
|
8.18
11.73
13.11
|
|
4
|
152
140
124
|
2900
|
10.9
15.64
17.48
|
|
5
|
190
175
155
|
2900
|
18.17
19.54
21.85
|
|
6
|
228
210
185
|
2900
|
21.8
23.45
26.08
|
|
7
|
266
245
217
|
2900
|
25.43
27.36
30.59
|
|
8
|
304
280
248
|
2900
|
29.07
31.27
34.96
|
|
9
|
342
315
279
|
2900
|
32.7
35.18
39.32
|
|
10
|
380
350
310
|
2900
|
36.33
39.09
43.69
|
|
|
3
|
15
25
30
|
154.5
150
144
|
2900
|
44
54
54
|
14.35
18.92
20.35
|
|
CBD
25-50
|
4
|
206
200
192
|
2900
|
19.14
25.23
27.13
|
|
5
|
257.5
250
240
|
2900
|
23.92
31.54
33.91
|
|
6
|
309
300
288
|
2900
|
28.71
37.85
40.69
|
|
7
|
360.5
350
336
|
2900
|
33.49
44.16
44.48
|
|
8
|
412
400
384
|
2900
|
38.27
50.46
54.26
|
|
9
|
463.5
450
432
|
2900
|
43.06
56.77
61.04
|
|
10
|
515
500
480
|
2900
|
47.84
63.08
67.82
|
|
11
|
566
550
528
|
2900
|
52.58
69.39
74.60
|
|
12
|
618
600
576
|
2900
|
57.41
75.69
81.38
|
|
CBD
46-30
|
3
|
30
46
55
|
102
90
81
|
2900
|
64
70
68
|
13.02
16.11
17.84
|
|
4
|
136
120
108
|
2900
|
17.36
21.48
23.79
|
|
5
|
170
150
135
|
2900
|
21.7
26.85
29.74
|
|
6
|
204
180
160
|
2900
|
26.04
32.21
35.68
|
|
7
|
238
210
189
|
2900
|
30.38
37.58
11.63
|
|
8
|
274
240
216
|
2900
|
34.72
42.95
17.58
|
|
9
|
306
270
243
|
2900
|
39.06
48.32
53.53
|
|
10
|
340
300
270
|
2900
|
43.1
53.69
59.47
|
|
CBD
46-50
|
3
|
30
46
55
|
166.5
150
138
|
2900
|
54
63
64
|
25.19
29.83
32.3
|
|
4
|
222
200
184
|
2900
|
33.59
39.77
43.06
|
|
5
|
277.5
250
230
|
2900
|
41.98
49.71
53.83
|
|
6
|
330
300
276
|
2900
|
50.38
59.65
64.59
|
|
7
|
388.5
350
322
|
2900
|
58.78
69.6
75.36
|
|
8
|
440
400
368
|
2900
|
67.18
79.54
86.12
|
|
9
|
499.5
450
414
|
2900
|
75.57
89.48
96.89
|
|
10
|
555
500
460
|
2900
|
83.97
94.42
107.66
|
|
11
|
610.5
550
506
|
2900
|
92.37
109.36
118.42
|
|
12
|
666
600
552
|
2900
|
100.8
119.3
129.2
|
|
CBD
80-30
|
3
|
26
43
48
|
102
90
83.4
|
2900
|
60
70
69
|
12.04
15.07
15.81
|
|
4
|
136
120
111.2
|
2900
|
16.06
20.09
21.08
|
|
5
|
170
150
139
|
2900
|
20.07
25.11
26.35
|
|
6
|
204
180
166.8
|
2900
|
24.08
30.13
31.62
|
|
7
|
238
210
194.6
|
2900
|
28.10
35.15
31.62
|
|
8
|
272
240
222.4
|
2900
|
32.12
40.17
42.16
|
|
9
|
306
270
250.2
|
2900
|
36.13
45.20
47.43
|
|
10
|
340
300
278
|
2900
|
40.15
50.22
52.70
|
|
CBD
85-45
|
2
|
55
85
100
|
102
90
78
|
2900
|
63
72
70
|
24.25
28.94
30.35
|
|
3
|
153
135
117
|
2900
|
36.38
43.3
45.52
|
|
4
|
204
180
156
|
2900
|
48.5
57.87
60.7
|
|
5
|
255
225
195
|
2900
|
60.63
72.34
75.86
|
|
6
|
306
270
234
|
2900
|
72.75
86.81
91.04
|
|
7
|
357
315
273
|
2900
|
84.88
101.3
106.2
|
|
8
|
408
360
312
|
2900
|
97.0
115.7
121.4
|
|
9
|
459
405
351
|
2900
|
109.1
130.2
136.6
|
|
CBD
85-67
|
3
|
55
85
100
|
222
201
183
|
2900
|
54
65
65
|
61.62
71.63
76.72
|
|
4
|
296
268
244
|
2900
|
82.15
95.50
102.29
|
|
5
|
370
335
305
|
2900
|
102.69
119.38
127.87
|
|
6
|
444
402
365
|
2900
|
123.23
143.25
153.02
|
|
7
|
518
469
427
|
2900
|
143.76
167.13
179.01
|
|
8
|
592
536
488
|
2900
|
164.31
191.0
204.58
|
|
9
|
666
603
549
|
2900
|
184.85
214.88
230.16
|
|
CBD
155-30
|
2
|
119
155
190
|
64
60
54
|
1480
|
72
77
76.5
|
28.76
32.84
36.68
|
|
3
|
96
90
81
|
1480
|
43.14
49.26
55.02
|
|
4
|
128
120
108
|
1480
|
57.52
65.68
73.36
|
|
5
|
160
150
135
|
1480
|
71.90
82.10
91.70
|
|
6
|
192
180
162
|
1480
|
86.28
98.52
110.04
|
|
7
|
224
210
189
|
1480
|
100.66
114.97
128.38
|
|
8
|
256
240
216
|
1480
|
115.04
131.36
146.72
|
|
9
|
288
270
243
|
1480
|
129.42
147.78
165.06
|
|
10
|
320
300
270
|
1480
|
143.80
164.20
183.40
|
|
CBD
155-67
|
3
|
100
155
185
|
228
201
177
|
2900
|
64
74
72
|
97.0
114.7
123.9
|
|
4
|
304
268
236
|
2900
|
129.4
152.9
165.1
|
|
5
|
380
335
295
|
2900
|
161.7
191.1
206.4
|
|
6
|
456
402
354
|
2900
|
194
229.3
247.7
|
|
7
|
532
469
413
|
2900
|
226.4
267.5
289
|
|
8
|
608
536
472
|
2900
|
258.7
305.7
330.3
|
|
9
|
684
603
531
|
2900
|
291.1
344
371.6
|
|
CBD
280-43
|
2
|
185
280
335
|
94
86
76
|
1480
|
69
77
75
|
68.6
85.2
92.4
|
|
3
|
141
129
114
|
1480
|
103.0
127.7
138.7
|
|
4
|
188
172
152
|
1480
|
137.3
170.3
184.9
|
|
5
|
235
215
190
|
1480
|
171.6
212.9
231.1
|
|
6
|
282
258
228
|
1480
|
205.9
255.5
277.3
|
|
7
|
329
301
266
|
1480
|
240.2
298.1
323.6
|
|
8
|
376
344
304
|
1480
|
274.5
340.7
369.8
|
|
9
|
423
387
342
|
1480
|
308.9
383.2
416
|
|
CBD
280-65
|
3
|
185
280
335
|
204
195
186
|
1480
|
61
73
75
|
168.6
203.8
226.4
|
|
4
|
272
260
248
|
1480
|
224.8
271.8
301.9
|
|
5
|
340
325
310
|
1480
|
281.0
339.7
377.3
|
|
6
|
408
390
372
|
1480
|
337.2
407.6
452.8
|
|
7
|
476
455
434
|
1480
|
393.4
475.6
528.3
|
|
8
|
544
520
496
|
1480
|
449.6
543.5
603.7
|
|
9
|
612
585
558
|
1480
|
505.8
611.4
679.2
|
|
10
|
680
650
620
|
1480
|
562.0
679.4
754.6
|
|
CBD
450-60
|
3
|
335
450
500
|
195
180
171
|
1480
|
72
79
78
|
247.1
279.2
298.5
|
|
4
|
260
240
228
|
1480
|
329.4
372.3
398
|
|
5
|
325
300
285
|
1480
|
411.8
465.4
497.5
|
|
6
|
390
360
342
|
1480
|
494.2
558.5
597
|
|
7
|
455
420
399
|
1480
|
576.5
651.5
696.5
|
|
8
|
520
480
456
|
1480
|
658.9
744.6
795
|
|
9
|
585
540
513
|
1480
|
741.2
837.7
895.6
|
|
10
|
650
600
570
|
1480
|
823.6
930.8
995.1
|
|
CBD
80-12
|
2
|
21.6
34.6
39.6
|
27.6
22.8
19.0
|
2900
|
70
|
3.07
|
|
3
|
41.4
34.2
28.5
|
2900
|
4.60
|
|
4
|
55.2
45.6
38.0
|
2900
|
6.14
|
|
5
|
69.0
57.0
47.5
|
2900
|
7.67
|
|
6
|
82.8
68.4
57.0
|
2900
|
9.21
|
|
7
|
96.6
79.8
66.5
|
2900
|
10.74
|
|
8
|
110.4
91.2
76.0
|
2900
|
12.27
|
|
9
|
124.2
102.6
85.5
|
2900
|
13.8
|
|
CBD
100-16
|
3
|
37.6
54.0
72.0
|
59.4
51.0
33.6
|
2900
|
66
73
66
|
9.22
10.28
9.99
|
|
4
|
79.2
68.0
44.8
|
2900
|
12.30
13.71
13.32
|
|
5
|
99.0
85.0
56.0
|
2900
|
15.37
17.13
16.65
|
|
6
|
118.8
102.0
67.2
|
2900
|
18.44
20.56
19.98
|
|
7
|
138.6
119.0
78.4
|
2900
|
21.52
23.99
23.31
|
|
8
|
158.4
136.0
89.6
|
2900
|
24.59
27.41
26.64
|
|
9
|
178.6
153.0
100.8
|
2900
|
27.66
30.84
29.97
|
|
CBD
125-25
|
3
|
72
101
119
|
76.8
64.5
52.5
|
2900
|
70.5
77.5
74.0
|
21.37
22.91
23.01
|
|
4
|
102.4
86.0
70.0
|
2900
|
28.50
30.54
30.67
|
|
5
|
128.0
107.5
87.5
|
2900
|
35.62
38.18
38.34
|
|
6
|
153.6
129.0
105.0
|
2900
|
42.75
45.81
46.01
|
|
7
|
179.2
150.5
122.5
|
2900
|
49.87
53.45
53.68
|
|
8
|
204.8
172.0
140.0
|
2900
|
57.0
61.08
61.35
|
|
9
|
230.4
193.5
157.5
|
2900
|
64.12
68.72
69.02
|
