您现在所在的位置:首 页 >> 产品展示 >> > 消防泵 > XBC柴油机消防泵成套机组 >> 柴油机消防泵成套机组

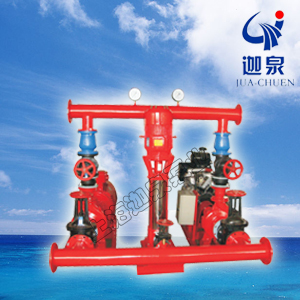

柴油机消防泵成套机组

柴油机消防泵成套机组
产品名称:柴油机消防泵成套机组
产品型号:XBC
所属系列:
最新报价:0.0000
更新时间:2013-10-24
上一个产品:柴油机泵组
下一个产品:ZBC型柴油机自吸泵

柴油机消防泵成套机组产品详细资料



XBC系列柴油机消防泵组所配用的消防泵可用我公司生产的IS系列单级式、SSOW系列新型单级双级式、TSWAD型系列节段多级式。该系列设备配用的柴油机均采用国产或进口产品,具有启动特性好、过载能力强、结构紧凑、维修方便、使用简单、自动化程度高等特点,是一种、性能可靠的消防设备。

XBC系列柴油机消防泵组的工作范围:

流量范围:10-800L/S

压力范围:0.2-2.2MPA

转速:1500r/min    1800 min    2400 min    3000 min

XBC系列柴油机消防泵组的工作范围:

环境大气压力:>90KPa

环境温度:50C-400C

空气相对温度:80

在非正常的条件下柴油机的功率,为保证正常工作,应选用较大功率的柴油机与水泵配套。

性能特点:

一、 具有完善的三种起动功能:

1、 手动起动功能:通过转换开关可完成手动、自动联锁并可实现手动起动功能:

2、 自动手动功能:允许起动三次、如三次起动不成功则发出“起动失败报警”并自动退出起动状态;一次起动成功后起动到额定负载时间为5-10-15S(按机组容量大小各异);

3、 紧急手动直接起动功能:当自控装置故障时可实现紧急手动直接起动功能。

二、 自动运行:当水泵机组接到有效消防信号后,如果电动机消防泵供电系统断电或缺相或电泵故障不能正常起动时,柴油机消防泵组会自动起动运行,一旦供电系统恢复正常或电动泵可正常运行时,可自动切换到电动泵。

三、 自动停机:当消防信号消失后,柴油机消防泵会自延迟停机。

四、 蓄电池自充电稳压功能:蓄电池可利用市电功柴油机充电电机自动充电,保证机组的顺利起动。

五、 具有完善的指示系统:准备起动、手动起动、自动起动、机组运行、机组停机、蓄电池充电、超速、柴油机润滑油油压过低、增压器油压过低、柴油机润滑油油温过低、柴油机冷却水水温过高、蓄电池电压过低、燃油油位过低(或缺少)、柴油机冷却水水温过低预热、定时巡检。

六、 具有完善的报警或保护系统:三次起动失败报警或保护、超速报警或保护、润滑油油压过低报警或保护、增压器油压过低报警或保护、冷却水水温过高报警或保护、润滑油油温过低报警或保护、自动充电装置故障报警、蓄电池电压过低报警、蓄电池电压过高报警、机油油位低报警或保护。

七、 具有完善的显示系统:柴油机润滑油压力、柴油机转速、蓄电池充电电流、蓄电池充电电压。

八、 直联式:柴油机与水泵直接联轴器联接,采用公共槽钢底座,结构紧凑、整体性能好,故障少、振动小,现场施工安装方便。

九、 设备压力、流量范围广:机组选用IS系列单级单吸式、S\SOW系列新型单级双吸式、TSWA\D型系列节段多级式水泵,可满足水同场合的消防需求。

十、 流量、压力可调整:柴油机水泵装有机械调整器或电子调整器,当水泵的流量、扬程与实际不一致时,可调节改变柴油机的转速。

十一、 具有水加温预加热装置:机组装有AC220V冷却水预热装置,可保证机组在低于50C环境下正常工作。

十二、 双蓄电池回路:当一组蓄电池失效时可自坮投入另一组蓄电池。

十三、 免维修蓄电池:不需频繁添加补充液。

十四、 自动定时巡检测试:消防系统通常处于备用状态,该机组设备能自动完成对机组的备用状态进行测试并及时报警。

注:以上功能可根据用户需要选用。也可根据用特殊需要设计定做。

配置:

一、 水泵:IS系列单级单吸式、SSOW系列新型单级双吸、TSWAD型系列节段多级式。

二、 柴油机:配单缸、双缸、三缸、四缸、六缸、八缸、十二缸柴油机。

三、 转速:1500r/min    1800r/min   2400r/min  3000r/min

四、 其它配件:滤清系统、消音系统、冷却系统、燃油箱、公用底座、散热水箱、蓄电池、充电器。(可加预热系统)

五、 控制柜:单片机、PLC编程器、传感器、全自动控制柜。

  型号说明:







结构与控制系统图



功能说明:

柴油机消防泵可与电动泵、稳压泵等组成自动水消防供水系统,并可与消防控制中心实现联动。

当柴油机消防泵组接到起动命令时,如果市电断电,则柴油机自动控制柜立即向泵组起动马达发出开启信号,启动马达,使柴油机怠速起动,然后逐渐调节油门,使柴油机加速,直至额定转速。控制系统会自动监控柴油机的运转情况,如柴油机的油压、油温、转速、水泵的出口压力等,通过自动监控来判定柴油机是否正常起动。如果起动失败则控制系统会发出重起信号,若三次起动均失败,则自控系统会发出失败报警。当柴油机消防泵组接到管网压力恢复或市电恢复正常的信号时,泵组会迅速降速并在怠速位置监视一段时间后自动停机。







柴油机消防泵组
型号
额定流量
m3/h
额定扬程
m
额定转速
r/min
水泵型号
柴油机型号
XBC8.0/13.9
30-50-60
84-80-75
2900
IS80-50-250
4L22B-SB
XBC7.0/13.0
47
70
2900
IS80-50-250A
4L22B-SB
XBC6.0/12.2
44
60
2900
IS80-50-250B
4L22B-SB
XBC8.5/11.7
42
85
2900
IS80-50-315B
4L22B-SB
XBC11.0/13.
47
110
2900
IS80-50-315A
KM496-SB
XBC12.5/13.9
30-50-60
128-125-123
2900
IS80-50-315
KM496-SB
XBC5.0/27.8
60-100-120
54-50-47
2900
IS100-65-200
4L22B-SB
XBC6.0/23.9
86
60
2900
IS100-65-250B
4L22B-SB
XBC7.0/25.8
93
70
2900
IS100-65-250A
4L22B-SB
XBC8.0/27.8
60-100-120
87-80-75
2900
IS100-65-250
KM496-SB
XBC10.0/25.0
90
100
2900
IS100-65-315B
KM496-SB
XBC5.0/55.6
120-200-240
58-50-45
2900
IS125-100-200
KM496-SB
XBC6.0/48.1
173
60
2900
IS125-100-250B
KM496-SB
XBC12.5/27.8
60-100-120
133-125-118
2900
IS100-65-315
X6135JD
XBC8.0/55.6
120-200-20
87-80-72
2900
IS125-100-250
X6135JD
XBC12.5/55.6
120-200-240
133-125-120
2900
IS125-100-315
X6135JZD
XBC11.0/52.8
190
110
2900
IS125-100-315A
X6135JZD
XBC9.2/48.1
173
92
2900
IS125-100-315B
X6135JD
XBC5.0/111
240-400-460
55-50-45
1450
IS200-150-400
X6135JZD
XBC5.0/28
100
50
1450
IS125-100-400
495AD
XBC5.0/28
200
50
1450
IS150-125-400
TL4110ZD
XBC4.6/10
30-36-42
50-46-40
1450
75TSWA×4
4L22B-SB1
XBC5.7/10
30-36-42
62-57-50
1450
75TSWA×5
4L22B-SB1
XBC6.9/10
30-36-42
75-69-60
1450
75TSWA×6
4L22B-SB1
XBC8.0/10
30-36-42
87-80-70
1450
75TSWA×7
4L22B-SB1
XBC9.2/10
30-36-42
100-92-80
1450
75TSWA×8
4L22B-SB1
XBC10.3/10
30-36-42
112-103-90
1450
75TSWA×9
4L22B-SB1
XBC6.2/19.2
62-69-80
64-62-56
1450
100TSWA×4
495AD
XBC7.8/19.2
62-69-80
81-78-70
1450
100TSWA×5
495AD
XBC9.3/19.2
62-69-80
97-93-84
1450
100TSWA×6
495AZD
XBC10.9/19.2
62-69-80
113-109-98
1450
100TSWA×7
495AZD
XBC6.4/25
72-90-108
69-64-60
1450
125TSWA×3
495AD
XBC8.6/25
72-90-108
92-86-80
1450
125TSWA×4
TL4110D
XBC10.8/25
72-90-108
115-108-100
1450
125TSWA×5
TL4110ZD
XBC6.0/43
119-155-191
65-60-55
1480
150TSWA×2
TL4110D
XBC9.0/43
119-155-191
97-90-82
1480
150TSWA×3
TL4110ZD
XBC12.0/43
119-155-191
129-120-109
1480
150TSWA×4
X6135JD
XBC8.6/77.8
190-280-346
95-86-77
1480
200D1-43×2
X6135JD
XBC12.9/77.8
190-280-346
142-129-115
1480
200D1-43×3
X6135JZD
XBC12.0/125
400-450-500
123-120-114
1480
D450-60Ⅲ×2
WX6135JD
XBC11.4/139
450-500-550
120-114-108
1480
D500-57×2
12V135JZD
XBC12.0/200
550-720-850
132-120-108
1480
D720-62×2
W12V138A
XBC5.0/60
150-216-260
59-50-45
1480
D216-25×2
TL4110ZD
XBC7.5/60
150-216-260
88-75-67
1480
D216-25×3
X6135JD
XBC10.0/60
150-216-260
118-100-90
1480
D216-25×4
X6135JD
XBC12.5/60
150-216-260
147-125-112
1480
D216-25×5
X6135JZD
XBC6.5/134
360-485-612
71-65-56
1450
250S65
X6135JZD
XBC9.0/219
590-790-936
93-90-82
1450
300S90
W12V135AZD
XBC7.8/210
576-756-918
86-78-70
150
300S90A
12V135AJZD
XBC6.7/200
540-720-900
72-67-57
1450
300S90B
12V135JZD
XBC5.8/219
576-790-972
65-58-50
1450
300S58
X6135JD
XBC5.0/204
529-735-893
55-50-42
1450
300S58A
X6135JZD
XBC12.5/351
850-1260-1660
140-125-100
1450
350S125
KTA38-G2
XBC11.2/328
787-1181-1538
120-112-86
1450
350S125A
KTA38-G
XBC9.6/305
697-1098-1363
106-96-77
1450
350S125B
KTA19-G4
XBC7.5/351
972-1260-1440
80-75-65
1450
350S75
W12V138A-3
XBC6.5/325
900-1170-1332
70-65-56
1450
350S75A
W12V135AD
XBC5.5/300
813-1080-1202
59-55-46
1450
350S75B
12V135JZD
