产品特点

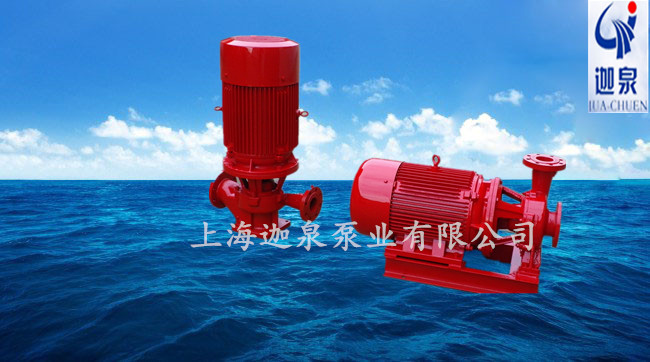

XBD-HY(HL)系列变流恒压消防切线泵的特点是变流稳压，流量、扬程曲线很平坦，既泵从零流量到所需流量范围内变化时，扬程基本不变（其扬程变化在5%范围内），保证小流量或零流量时不潮压，避免大流量时供应不上水。这种特性完全符合消防现场的使用特点，确保消防工作正常进行，大大提高了灭火效率及消防设备和消防人员的安全可靠性。
1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。
2、安装、维修方便：立式管道式结构，泵的进出口能象阀门一样安装在管路的任何位置及任何方向，安装维修极为方便。
3、运行平稳，安全可靠：电机与泵直联，简化了中间传动结构，增强了运行的平稳性，使该机组运行平稳，安全可靠。
4、不锈钢套：轴的机封位置是相对易被锈蚀之处。直联式泵轴一旦被锈蚀，易造成机封密封失效。泵此处采用镶配不锈钢套，避免锈蚀发生，提高了轴寿命，降低运行维护成本。
5、轴承：泵所配电机中，Y（Y2）280以下轴伸端轴承（包括Y180以下风叶端轴承）采用封闭式轴承，正常使用时，免电机轴承的维护保养。
6、机封：机械密封基件一般选用橡胶波纹管结构，将传统机械密封中轴上密封密封由O形圈的线密封改为橡胶件的两道面密封，提高了密封效果。
二、引用标准
GB/T 1173-1995 铸造铝合金
GB/T 2100-1980 不锈耐酸钢铸件
GB/T 3216-1989 离心泵、混流泵、轴流泵和漩涡泵试验方法
GB/T 5657-1995 离心泵技术条件（I类）
GB/T 9112-2000 钢制管法兰类型与参数
GB/T 9124-2000钢制管法兰技术条件
GB/T 9239-1988 刚性转子平衡品质 许用不平衡的确定
GB/T 13006-1991离心泵、混流泵和轴流泵 汽蚀余量
GB/T 13007-1991离心泵效率
GB/T 13384-1992机电产品包装 通用技术条件
GB/T 13819-1992 铜合金铸件
GB/T 16907-1997 离心泵技术条件（I类）
JB/T 4297-1992 泵产品涂装技术条件
JB/T 6880.1-1993 泵用灰铸铁件
JB/T 6880.2-1993 泵用铸钢件
JB/T 8097-1999 泵的振动测量与评价方法
JB/T 8098-1999 泵的噪声测量与评价方法
JB/T 8687-1998 泵类产品抽样检查
三、技术参数
流量：5-200L/S
转速：980-2900r/min
口径：φ50-φ300
温度范围：≤80℃
工作压力：≤1.6MPa
配套电机：绝缘等级：B级或F级
防护等级：IP44或IP54
电机类型：Y或Y2
|
1
|
泵体
|
2
|
叶轮
|
3
|
叶轮螺母
|
4
|
键
|
|
5
|
机械密封
|
6
|
挡水圈
|
7
|
端盖
|
8
|
电机
|
|
9
|
底座
|
|
|
|
|
|
|
四、参数表示
五、技能参数
|
型号
|
流量
|
扬程
|
转速
|
电机功率
|
泵进口尺寸
|
泵出口尺寸
|
重量
|
|
|
Q(L/S)
|
H(m)
|
n(r/min)
|
N(kW)
|
(mm)
|
(mm)
|
(kg)
|
|
|
XBD10-20-HY
|
0~10
|
20
|
2890
|
4
|
Φ65
|
Φ50
|
90
|
|
|
XBD10-30-HY
|
30
|
2900
|
5.5
|
120
|
|
|
XBD10-40-HY
|
40
|
2900
|
7.5
|
130
|
|
|
XBD10-50-HY
|
50
|
2930
|
11
|
240
|
|
|
XBD10-60-HY
|
60
|
2930
|
11
|
240
|
|
|
XBD10-70-HY
|
70
|
2930
|
15
|
250
|
|
|
XBD10-80-HY
|
80
|
2930
|
18.5
|
270
|
|
|
XBD10-90-HY
|
90
|
2940
|
22
|
320
|
|
|
XBD10-100-HY
|
100
|
2940
|
22
|
325
|
|
|
XBD15-20-HY
|
0～15
|
20
|
2900
|
5.5
|
Φ80
|
Φ65
|
120
|
|
|
XBD15-30-HY
|
30
|
2900
|
7.5
|
130
|
|
|
XBD15-40-HY
|
40
|
2930
|
11
|
240
|
|
|
XBD15-50-HY
|
50
|
2930
|
15
|
250
|
|
|
XBD15-60-HY
|
60
|
2930
|
15
|
250
|
|
|
XBD15-70-HY
|
70
|
2930
|
18.5
|
270
|
|
|
XBD15-80-HY
|
80
|
2940
|
22
|
325
|
|
|
XBD15-90-HY
|
90
|
2950
|
30
|
390
|
|
|
XBD15-100-HY
|
100
|
2950
|
30
|
390
|
|
|
XBD15-110-HY
|
110
|
2950
|
37
|
390
|
|
|
XBD15-120-HY
|
120
|
2950
|
37
|
390
|
|
|
XBD20-30-HY
|
0～20
|
30
|
2930
|
11
|
Φ80
|
Φ65
|
235
|
|
|
XBD20-40-HY
|
40
|
2930
|
15
|
250
|
|
|
XBD20-50-HY
|
50
|
2930
|
18.5
|
280
|
|
|
XBD20-60-HY
|
60
|
2940
|
22
|
310
|
|
|
XBD20-70-HY
|
70
|
2940
|
22
|
310
|
|
|
XBD20-80-HY
|
80
|
2950
|
30
|
380
|
|
|
XBD20-90-HY
|
90
|
2950
|
37
|
390
|
|
|
XBD20-100-HY
|
100
|
2950
|
37
|
390
|
|
|
XBD20-110-HY
|
110
|
4500
|
37
|
510
|
|
|
XBD20-120-HY
|
120
|
4500
|
45
|
590
|
|
|
XBD20-130-HY
|
130
|
4500
|
45
|
590
|
|
|
XBD20-140-HY
|
140
|
4500
|
55
|
690
|
|
|
XBD20-150-HY
|
150
|
4500
|
55
|
690
|
|
|
×BD20-160-HY
|
160
|
450n
|
55
|
690
|
|
|
XBD20-170-HY
|
170
|
4500
|
75
|
850
|
|
|
XBD20-180-HY
|
180
|
4500
|
75
|
850
|
|
|
XBD20-190-HY
|
190
|
4500
|
75
|
850
|
|
|
XBD20-200-HY
|
200
|
4500
|
75
|
850
|
|
|
XBD20-210-HY
|
210
|
4500
|
90
|
980
|
|
|
XBD20-220-HY
|
220
|
4500
|
90
|
980
|
|
|
XBD30-30-HY
|
0～30
|
30
|
2940
|
22
|
Φ100
|
Φ80
|
320
|
|
|
XBD30-40-HY
|
40
|
2950
|
30
|
385
|
|
|
XBD30-50-HY
|
50
|
2950
|
30
|
385
|
|
|
XBD30-60-HY
|
60
|
2950
|
37
|
400
|
|
|
XBD30-70-HY
|
70
|
2950
|
37
|
400
|
|
|
XBD30-80-HY
|
80
|
2970
|
45
|
475
|
|
|
XBD30-90-HY
|
90
|
2970
|
45
|
475
|
|
|
XBD30-100-HY
|
100
|
2970
|
55
|
550
|
|
|
XBD30-110-HY
|
110
|
2970
|
55
|
550
|
|
|
XBD30-120-HY
|
120
|
2970
|
75
|
700
|
|
|
XBD30-130-HY
|
130
|
2970
|
75
|
700
|
|
|
XBD30-140-HY
|
140
|
2970
|
75
|
700
|
|
|
XBD30-150-HY
|
150
|
2970
|
75
|
700
|
|
|
XBD30-160-HY
|
160
|
4500
|
90
|
915
|
|
|
XBD30-170-HY
|
170
|
4500
|
90
|
915
|
|
|
XBD30-180-HY
|
180
|
4500
|
90
|
915
|
|
|
XBD30-190-HY
|
190
|
4500
|
90
|
915
|
|
|
XBD30-200-HY
|
200
|
4500
|
110
|
1280
|
|
|
XBD30-210-HY
|
210
|
4500
|
110
|
1280
|
|
|
XBD30-220-HY
|
220
|
4500
|
132
|
1280
|
|
|
XBD30-230-HY
|
230
|
4500
|
132
|
1395
|
|
|
XBD30-240-HY
|
240
|
4500
|
132
|
1395
|
|
|
XBD30-250-HY
|
250
|
4500
|
160
|
1510
|
|
|
XBD30-260-HY
|
260
|
4500
|
160
|
1510
|
|
|
XBD40-30-HY
|
0～40
|
30
|
1470
|
22
|
Φ125
|
Φ100
|
315
|
|
|
XBD40-40-HY
|
40
|
1470
|
30
|
380
|
|
|
XBD40-50-HY
|
50
|
2950
|
37
|
475
|
|
|
XBD40-60-HY
|
60
|
2970
|
45
|
475
|
|
|
XBD40-70-HY
|
70
|
2970
|
55
|
550
|
|
|
XBD40-80-HY
|
80
|
2970
|
75
|
700
|
|
|
XBD40-90-HY
|
90
|
2970
|
75
|
700
|
|
|
XBD40-100-HY
|
100
|
2970
|
75
|
700
|
|
|
XBD40-110-HY
|
110
|
2970
|
75
|
700
|
|
|
XBD40-120-HY
|
120
|
2970
|
90
|
775
|
|
|
XBD40-130-HY
|
130
|
2970
|
90
|
775
|
|
|
XBD40-140-HY
|
140
|
2970
|
90
|
775
|
|
|
XBD40-150-HY
|
150
|
4500
|
110
|
1290
|
|
|
XBD40-160-HY
|
160
|
4500
|
110
|
1290
|
|
|
XBD40-170-HY
|
170
|
4500
|
110
|
1290
|
|
|
XBD40-180-HY
|
180
|
4500
|
110
|
1290
|
|
|
XBD40-190-HY
|
190
|
4500
|
132
|
1395
|
|
|
XBD40-200-HY
|
200
|
4500
|
160
|
1510
|
|
|
XBD40-210-HY
|
210
|
4500
|
160
|
1510
|
|
|
XBD40-220-HY
|
220
|
4500
|
160
|
1510
|
|
|
XBD40-230-HY
|
230
|
4500
|
200
|
1580
|
|
|
XBD40-240-HY
|
240
|
4500
|
200
|
1580
|
|
|
XBD40-250-HY
|
250
|
4500
|
200
|
1580
|
|
|
XBD40-260-HY
|
260
|
4500
|
200
|
1580
|
|
|
XBD50-30-HY
|
0～50
|
30
|
2950
|
30
|
385
|
|
|
XBD50-40-HY
|
40
|
2950
|
37
|
400
|
|
|
XBD50-50-HY
|
50
|
2950
|
37
|
Φ150
|
Φ125
|
400
|
|
|
XBD50-60-HY
|
60
|
2970
|
45
|
Φ125
|
Φ100
|
480
|
|
|
XBD50-70-HY
|
70
|
2970
|
55
|
555
|
|
|
XBD50-80-HY
|
80
|
2970
|
55
|
555
|
|
|
XBD50-90-HY
|
90
|
2970
|
75
|
710
|
|
|
XBD50-100-HY
|
100
|
2970
|
75
|
710
|
|
|
XBD50-110-HY
|
110
|
2970
|
90
|
780
|
|
|
XBD50-120-HY
|
120
|
2980
|
110
|
780
|
|
|
XBD50-130-HY
|
130
|
2980
|
110
|
1300
|
|
|
XBD50-140-HY
|
140
|
2980
|
132
|
1340
|
|
|
XBD50-150-HY
|
150
|
2980
|
132
|
1340
|
|
|
XBD50-160-HY
|
160
|
2980
|
160
|
1420
|
|
|
XBD50-170-HY
|
170
|
2980
|
160
|
1420
|
|
|
XBD50-180-HY
|
180
|
4500
|
160
|
1520
|
|
|
XBD50-190-HY
|
190
|
4500
|
200
|
1590
|
|
|
XBD50-200-HY
|
200
|
4500
|
200
|
1590
|
|
|
XBD50-210-HY
|
210
|
4500
|
200
|
1590
|
|
|
XBD50-220-HY
|
220
|
4500
|
200
|
1590
|
|
|
XBD50-230-HY
|
230
|
4500
|
200
|
1590
|
|
|
XBD60-30-HY
|
0～60
|
30
|
2950
|
30
|
Φ150
|
Φ125
|
390
|
|
|
XBD60-40-HY
|
40
|
2950
|
37
|
405
|
|
|
XBD60-50-HY
|
50
|
2970
|
45
|
485
|
|
|
XBD60-60-HY
|
60
|
2970
|
55
|
560
|
|
|
XBD60-70-HY
|
70
|
2970
|
55
|
560
|
|
|
XBD60-80-HY
|
80
|
2970
|
75
|
715
|
|
|
XBD60-90-HY
|
90
|
2970
|
75
|
715
|
|
|
XBD60-100-HY
|
100
|
2970
|
90
|
Φ125
|
Φ100
|
790
|
|
|
XBD60-110-HY
|
110
|
2970
|
90
|
Φ150
|
Φ125
|
790
|
|
|
XBD60-120-HY
|
120
|
2980
|
110
|
1305
|
|
|
XBD60-130-HY
|
130
|
2980
|
132
|
1340
|
|
|
XBD60-140-HY
|
140
|
2980
|
160
|
1420
|
|
|
XBD60-150-HY
|
150
|
2980
|
160
|
1420
|
|
|
XBD60-160-HY
|
160
|
2980
|
200
|
1450
|
|
|
XBD60-170-HY
|
170
|
2980
|
200
|
1450
|
|
|
XBD60-180-HY
|
180
|
2980
|
200
|
1450
|
|
|
XBD70-30-HY
|
0～70
|
30
|
2950
|
37
|
Φ150
|
Φ125
|
405
|
|
|
XBD70-40-HY
|
40
|
2950
|
45
|
485
|
|
|
XBD70-50-HY
|
50
|
2970
|
55
|
560
|
|
|
XBD70-60-HY
|
60
|
2970
|
75
|
720
|
|
|
XBD70-70-HY
|
70
|
2970
|
75
|
720
|
|
|
XBD70-80-HY
|
80
|
2970
|
90
|
790
|
|
|
XBD70-90-HY
|
90
|
2970
|
90
|
790
|
|
|
XBD70-100-HY
|
100
|
2970
|
90
|
790
|
|
|
XBD70-110-HY
|
110
|
2970
|
110
|
1310
|
|
|
XBD70-120-HY
|
120
|
2980
|
132
|
1310
|
|
|
XBD70-130-HY
|
130
|
2980
|
132
|
1410
|
|
|
XBD70-140-HY
|
140
|
2980
|
160
|
1410
|
|
|
XBD70-150-HY
|
150
|
2980
|
160
|
1490
|
|
|
XBD70-160-HY
|
160
|
2980
|
160
|
1490
|
|
|
XBD70-170-HY
|
170
|
2980
|
200
|
1520
|
|
|
XBD80-90-HY
|
0～80
|
90
|
2980
|
110
|
Φ150
|
Φ125
|
1320
|
|
|
XBD80-100-HY
|
100
|
2980
|
110
|
1320
|
|
|
XBD80-110-HY
|
110
|
2980
|
132
|
1420
|
|
|
XBD80-120-HY
|
120
|
2980
|
132
|
1420
|
|
|
XBD90-60-HY
|
0～90
|
60
|
2970
|
90
|
Φ150
|
Φ150
|
820
|
|
|
XBD90-70-HY
|
70
|
2980
|
110
|
Φ150
|
Φ125
|
1320
|
|
|
XBD90-80-HY
|
80
|
2980
|
110
|
1320
|
|
|
XBD90-90-HY
|
90
|
2980
|
110
|
1320
|
|
|
XBD90-100-HY
|
100
|
2980
|
132
|
1420
|
|
|
XSD90-110-HY
|
110
|
2980
|
132
|
1420
|
|
|
XBDl00-60-HY
|
0～100
|
60
|
2970
|
90
|
Φ150
|
Φ150
|
820
|
|
|
XBDl00-70-HY
|
70
|
2980
|
110
|
Φ200
|
Φ150
|
1320
|
|
|
XBDl00-80-HY
|
80
|
2980
|
132
|
1420
|
|
