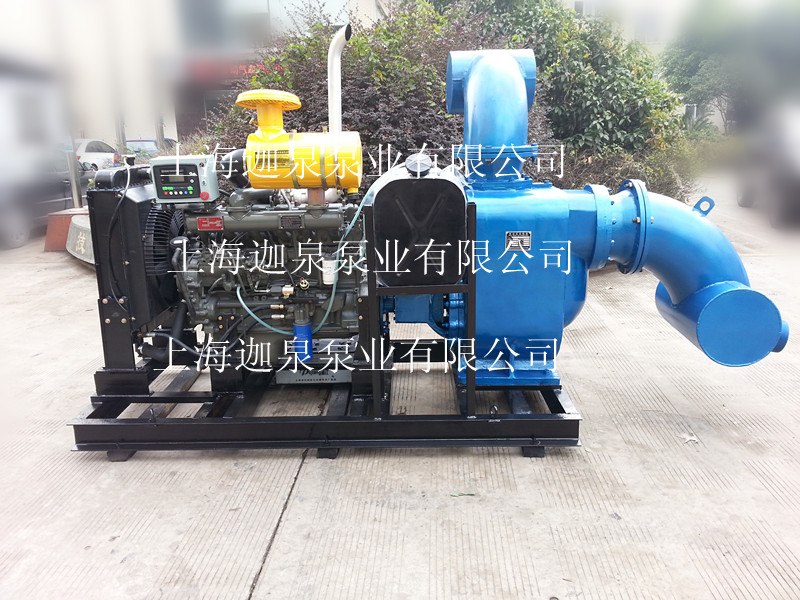

柴油机自吸泵集自吸和无堵塞排污于一体,采用轴向回流外混式,并通过泵体、叶轮流道的独特设计,即可像一般自吸清水泵那样不需要安装底阀和罐引水,又可吸排含有大颗粒固体和长纤维杂质的液体,可广泛用于市政排污防洪抗旱抢险,河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等介质输送理想的柴油机自吸泵。
柴油机自吸泵与国内同类产品相比,具有结构简单,自吸性能好,排污能力强、高效节能,使用维修方便等特点,在排污泵系列产品中属于国内。各项技术性能指标居国内,达到,具有广泛的应用市场和发展前景。
使用范围 :
①、环境温度≤50℃,介质温度≤80℃,特殊要求可达200℃。
②、介质PH值铸铁材质为6-9,不锈钢为2-13,内衬氟塑料1-13
③、介质重度不超过1240kg/m3。
④、自吸高度不能超过规定值4.5-5.5米,吸入管总长度为≤10米。
⑤、通过能力悬浮颗粒直径为泵口径的50%,纤维长度为泵口径的5倍。
3、运行的条件
1.海拨高度:≤2500米 高海拔需增加发动机功率。
2.环境温度:-25~55℃
3.空气相对湿度:9~95%
4.地震烈度:7度
技术参数:
型号 |
流量
(m3/h) |
扬程
(m) |
功率
(KW) |
效率
(%) |
ZBC25-8-15 |
8 |
15 |
2.2 |
45 |
ZBC32-5-20 |
5 |
20 |
2.2 |
45 |
ZBC32-10-20 |
10 |
20 |
2.2 |
45 |
ZBC32-9-30 |
9 |
30 |
3 |
48 |
ZBC40-10-20 |
10 |
20 |
2.2 |
45 |
ZBC40-20-15 |
20 |
15 |
2.2 |
45 |
ZBC40-15-30 |
15 |
30 |
3 |
48 |
ZBC50-10-20 |
10 |
20 |
2.2 |
45 |
ZBC50-20-12 |
20 |
12 |
2.2 |
45 |
ZBC50-15-30 |
15 |
30 |
3 |
48 |
ZBC50-20-35 |
20 |
35 |
5.5 |
48 |
ZBC65-30-18 |
30 |
18 |
4 |
45 |
ZBC65-25-30 |
25 |
30 |
5.5 |
50 |
ZBC65-25-40 |
25 |
40 |
7.5 |
50 |
ZBC65-40-25 |
40 |
25 |
7.5 |
50 |
ZBC65-65-25 |
65 |
25 |
7.5 |
52 |
ZBC80-40-16 |
40 |
16 |
4 |
50 |
ZBC80-40-25 |
40 |
25 |
7.5 |
50 |
ZBC80-25-40 |
25 |
40 |
7.5 |
50 |
ZBC80-65-25 |
65 |
25 |
7.5 |
52 |
ZBC80-80-35 |
80 |
35 |
15 |
45 |
ZBC80-40-50 |
40 |
50 |
18.5 |
50 |
ZBC80-50-60 |
50 |
60 |
22 |
55 |
ZBC100-100-15 |
100 |
15 |
7.5 |
50 |
ZBC100-80-20 |
80 |
20 |
7.5 |
53 |
ZBC100-100-20 |
100 |
20 |
11 |
53 |
ZBC100-100-30 |
100 |
30 |
22 |
53 |
ZBC100-80-45 |
80 |
45 |
30 |
55 |
ZBC100-80-60 |
80 |
60 |
37 |
53 |
ZBC100-80-80 |
80 |
80 |
45 |
50 |
ZBC125-120-20 |
120 |
20 |
15 |
55 |
ZBC150-180-14 |
180 |
14 |
15 |
60 |
ZBC150-180-20 |
180 |
20 |
22 |
60 |
ZBC150-180-30 |
180 |
30 |
37 |
65 |
ZBC150-180-38 |
180 |
38 |
55 |
45 |
ZBC200-280-14 |
280 |
14 |
22 |
65 |
ZBC200-280-20 |
280 |
20 |
37 |
62 |
ZBC200-300-25 |
300 |
25 |
45 |
59 |
ZBC200-280-28 |
280 |
28 |
55 |
55 |
ZBC250-420-20 |
420 |
20 |
55 |
61 |
ZBC300-800-14 |
800 |
14 |
55 |
65 |
